开松机开口机构的几种负荷

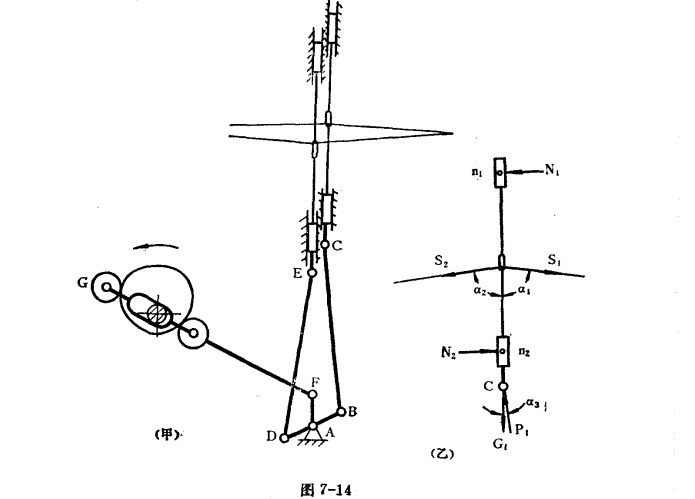

1.经纱张力SI、S2、53、队。如图7-14(乙)、(丁)所示，其数值大小和方向都随着梭口变化而变化。开松机经纱张力的方向是沿着经纱的方向，因此综框在平综位置以上时，经纱张力的垂直分力向下s综框在平综位置以下时，经纱张力的垂直分力向上。经纱张力的数值在平综时最小，满开时最大。设计新机时，可以在相近类型的织机上，用实验方法求得经纱张力的数值，然后用类比法估计新机的经纱张力。例如，将图7-14(甲)中的传动杆Be和DE卸去，用弹簧秤将综框由平综位置提到梭口满开位置， 弹簧秤上指出的读数便是全片经纱张力在垂直方向的合力。不过，这样测出的是静态的经纱张力，它与运转时的实际动态张力是有出入的，在条件许可时，锺好用非电量电测法测出动态经纱张力。

2.开松机各构件的惯性力F。这也是个变化的负荷。因为综握的 运动是变速运动，采用简谐运动规律时，平综时加速度为零，惯性力也为零，即将满开时加速度最大，惯性力也最大F待综框避入静止阶段后，惯性力又等于零。
3.各构件的重力G。
4.各运动副之间的正压力N。
5.各运动副之间的摩擦力，这些摩擦力的数值很小，与经纱 张力等各力相比，在数量级上相差很多。为了使计算方便起见，常将各运动副之间的摩擦力略去不计。
以上各力除重力外，其余各力在一个开口运动周期中数值和方向都在变化，必须找出最危险的受力时刻。
