加宽梳棉机的传动
发布者：青岛中瑞特 发布时间：2015/7/22 8:36:07
A272C型加宽梳棉机的传动，如图4-24所示。其传动系统如下表。

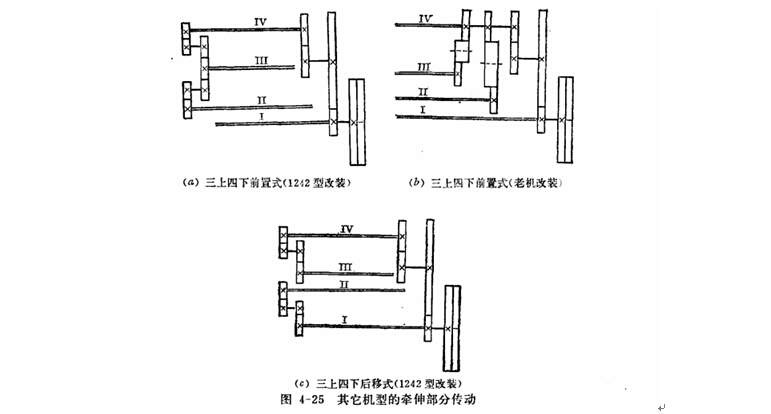

各种类型加宽梳棉机的传动，一般都是由电动机经前罗拉(或集束罗拉)分两路传动牵伸和导条给棉部分以及圈条部分。其中牵伸部分的传动系统因牵仰型式及老机改造时充分利用原有传动而有所不同(见图4-25)。但加宽梳棉机的传动都须满足下列工艺要求：
(1)窗轮的配置应符合各罗拉的回转方向和满足所需牵伸倍数的要求；
(2)当变换牵伸牙时，齿轮的配置只应通过改变主牵伸区的牵伸倍数达到总牵仰的调整。因为主牵伸区一般摩擦力界布置比辊合理，担负的牵仰倍数比辊大，改变牵伸倍数时对产品质量影响小，
(3)改变总牵伸倍数的变换牙都须配置两个，即牵伸变换(或称轻重牙)和牵伸微词变换牙(或称冠牙)以满足棉条寇量控制的需要：
(4)窗轮调整要方便，在机械设计范围内配置各种罗拉隔距时，都能保证正常的啮合；
(5)各罗拉闵齿轮哺合点要少，从而减少起动与关车时由隙对产品质量的不利影响。
另外.A272型加宽梳棉机棉条输出速度高达250米/分，同一般输出速度低(70---110米/分左右)的老机比辊，在传动设计方面还有以下特点：
(1)速度高，皮辊加压重，为减少机件磨损和动力消耗，牵伸及高速回转的需~分都采用滚动轴承：
(2)牵伸传动齿轮全部采用斜齿，高速处采用尼龙齿轮，运转平稳，声响小。牵伸传动分布于车头、尾两侧。车尾的动力由给棉罗拉传递，可以避免由于将牵伸罗拉作为传动轴，而给牵伸带来不利的影响。第II罗拉系消极传动简化了传动齿轮；
(3)圈条器由压辊轴通过一对完全润滑的45°螺旋齿轮及无滑动的齿形橡胶带传动，迷比正确，运转平稳。斜管盘应用钢丝跑道滚动轴承，结构精巧，成本低廉；
(4)金机动力低速启动，自动转为高速运转，刹车灵敏。
各种类型加宽梳棉机的传动，一般都是由电动机经前罗拉(或集束罗拉)分两路传动牵伸和导条给棉部分以及圈条部分。其中牵伸部分的传动系统因牵仰型式及老机改造时充分利用原有传动而有所不同(见图4-25)。但加宽梳棉机的传动都须满足下列工艺要求：
(1)窗轮的配置应符合各罗拉的回转方向和满足所需牵伸倍数的要求；
(2)当变换牵伸牙时，齿轮的配置只应通过改变主牵伸区的牵伸倍数达到总牵仰的调整。因为主牵伸区一般摩擦力界布置比辊合理，担负的牵仰倍数比辊大，改变牵伸倍数时对产品质量影响小，
(3)改变总牵伸倍数的变换牙都须配置两个，即牵伸变换(或称轻重牙)和牵伸微词变换牙(或称冠牙)以满足棉条寇量控制的需要：
(4)窗轮调整要方便，在机械设计范围内配置各种罗拉隔距时，都能保证正常的啮合；
(5)各罗拉闵齿轮哺合点要少，从而减少起动与关车时由隙对产品质量的不利影响。
另外.A272型加宽梳棉机棉条输出速度高达250米/分，同一般输出速度低(70---110米/分左右)的老机比辊，在传动设计方面还有以下特点：
(1)速度高，皮辊加压重，为减少机件磨损和动力消耗，牵伸及高速回转的需~分都采用滚动轴承：
(2)牵伸传动齿轮全部采用斜齿，高速处采用尼龙齿轮，运转平稳，声响小。牵伸传动分布于车头、尾两侧。车尾的动力由给棉罗拉传递，可以避免由于将牵伸罗拉作为传动轴，而给牵伸带来不利的影响。第II罗拉系消极传动简化了传动齿轮；
(3)圈条器由压辊轴通过一对完全润滑的45°螺旋齿轮及无滑动的齿形橡胶带传动，迷比正确，运转平稳。斜管盘应用钢丝跑道滚动轴承，结构精巧，成本低廉；
(4)金机动力低速启动，自动转为高速运转，刹车灵敏。
